Lily Pipe In/Outflow для EHEIM InstallationsSet

После преобретения на ebay коплекта Lily pipe от PoweMan, оказалось что, "классические" трубки забора и возврата воды на мою акву (Juwel Trigon) не подходят (обе трубки слишком короткие, а чашка на возрате только чуть касается воды).
Имея в пользовании EHEIM InstallationsSet 16/22 c некоторыми дополнительными фичами, сделал не менее "классический" Lily Pipe из пластиковой бутылки

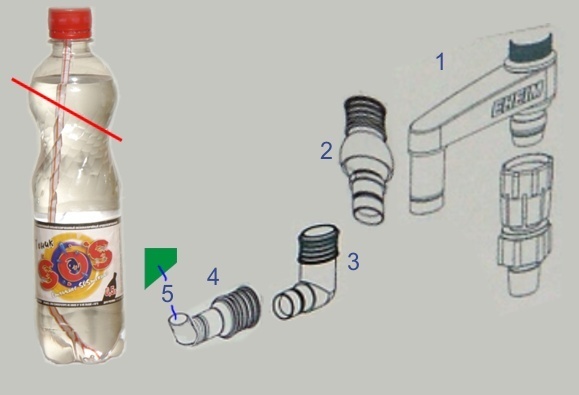

На схеме в порядке сборки:
(1) - Собственно главный узел InstallationsSet
(2) - Поворотное колено
(3) - Угловой сегмент
(4) - Переходник на шланг 16/22
Для создания завихрения воды (и как следствие воронки на поверхности) нужно отклонить поток - для этого применил короткий обрезок трубки на 12 (5).
Срез делается под углом примерно 45 гр. что бы размер среза примерно соответствовал торцу переходника(4). Обрезок делаем минимальной длинны, что бы он не мешал дальнейшей сборке.
Склеиваем переходник(4) и обрезок(5) дихлорэтаном. Пока клей сохнет, отправляемся в магазин и ищем напиток в пэт бутылке 0,5 л приблизительно такой же формы как на рисунке, - верхняя часть бутылки должна быть шарообразной формы.
Разрезаем бутылку (см. рисунок). На склеенный узел одеваем отрезок шланга 16/22 (примерно 1 см), - теперь горловина бутылки плотно одевается(и с небольшим усилием снимается) на переходник(4,5).

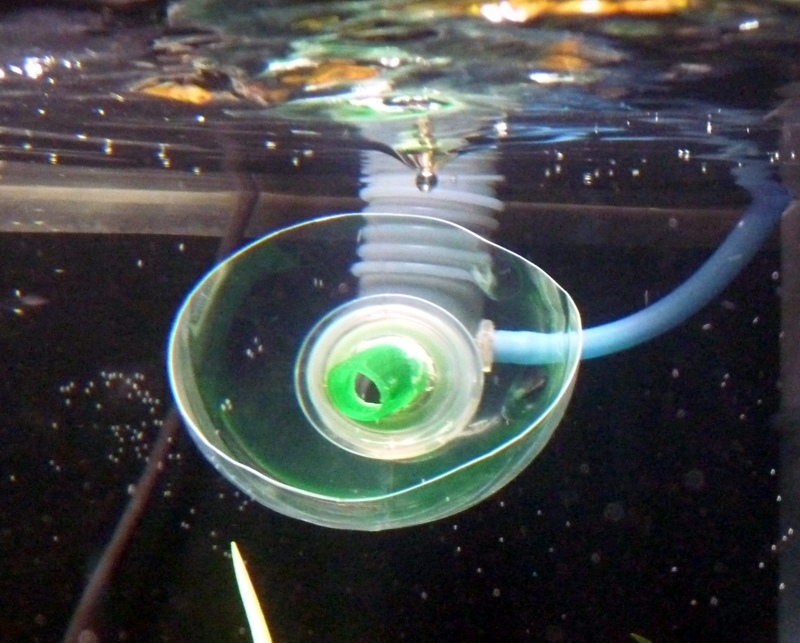

Собираем систему и путем регулировок добиваемся нужного направления потока и наличия и требуемого размера воронки.
Регулировка осуществляется по:
- Глубине: за счет люфтов при сборке деталей (1)-(2)-(3) (каждое соединение около 5мм)
- В горизонтальной плоскости: более 180 градусов
- В вертикальной плоскости: за счет использования поворотного колена(2) примерно -45 - +45 градусов
Тубулентность потока регулируется поворотом узла (4,5) вокруг своей оси.

Все легко разбирается, чиститься и моется.

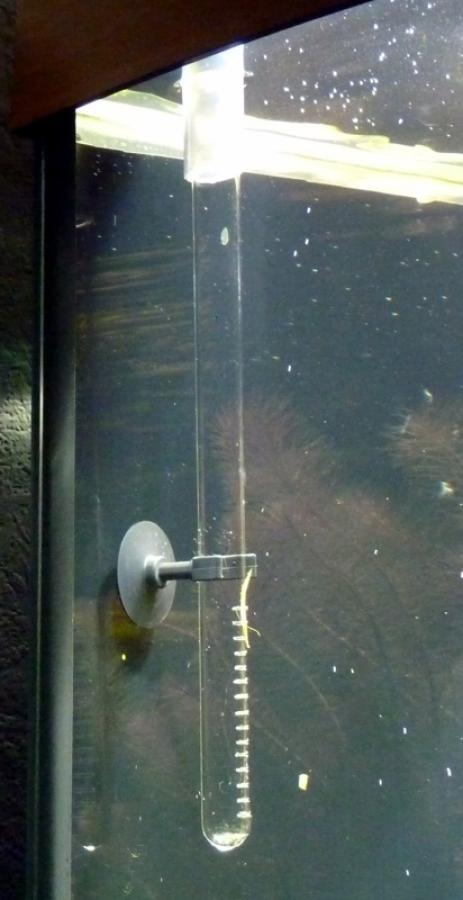

В том числе и трубка забора воды, изготовленная из не пригодившегося комплекта

makskm

Я тоже подумывал попробовать что такое из себя этот лилипайп, сделав из пластиковой бутыли
А можно фото сбоку полученного заливного блока? Еще было бы не плохо фото в разобранном виде, т.е. тоже самое, что и на схеме, но уже в готовом виде.

AnSo

Не совсем понятен термин заливной блок - заливаем куда в фильтр или аквариум?
Использование обрезка пластиковой бутыли как насадки на какие-то стандартные выводы канистровых фильтров, сопряжено с некоторыми сложностями повторения свойств оригинального пайпа:
- Чашка LilyPipe имеет ассиметричную форму (вытянута в низ)
- Поток в чашку подается под некоторым углом, что вызывает турбулентность и образование воронки.
Первую проблему с пластиковой бутылкой не решишь (по крайней мере изящно)
Для решения второй проблемы можно попытаться применить выводы фильтра схожей с лилипайп формы (например стандартную выходную трубку Eheim) или применить какое-то угловой сегмент отклоняющий поток воды (5)
