Доброго времени суток.

Подскажите, кто-нибудь сталкивался с вот этим контроллером?
http://www.aliexpres...

цена тысяча с небольшим.но будет ли он работать с драйверами LDD-1000H?
возможно ли на его основе сделать светильник с рассветами и закатами?

Изменено 8.8.14 автор frozennv

GoAqua

rik473

Константин Кучеренко
Подключать входы ШИМ к основным выходам (винтикам) неправильно

Позвольте не согласиться - подключать можно, из-за инверсии будет неудобно настраивать.Но есть и плюс в подключении к выходам - можно подключать драйвера с уровнем dim +10В без согласования уровней.

vlas_jdet
1. Про инверсию. В чем выражается неудобство?
2. В мануалах на драйверы MW LDD-H series указано: DIM ~ -Vin >2.5 ~ 6VDC, т.е. входной импульсный сигнал напряжением от 2.5 до 6 вольт. У вас по тексту указано про уровень dim +10В.
Я правильно понимаю, что на выходных клеммах под болт напряжение импульсного сигнала +10Вольт и для подачи на драйверы LDD-H потребуется понижать уровень?
3. Если знаете, какой уровень сигнала до выходного каскада, где рекомендовано коллегами брать выход PWM?
4. Направьте меня как решить проблемы с повышением частоты скважности PWM выше 300 мГц.

vlas_jdet

Приобрел ТС421. Через приложение настраивать муторно, решил через комп - Pled v2.2. Настроил, загрузил в контроллер - всё работает.
Первый раз так совпало, что в доме пропало электричество, а когда появилось контроллер включился, а светильник нет. Я уж было запереживал, мол что-то не так, "потанцевал вокруг него" - перегрузил, выключил/включил, перезалил настройки и бац светильник включился.
На следующий день такая же история - светильник выключился! Смотрю на часы 23:30, электричество не пропадало. Думаю - что-то тут неладно.

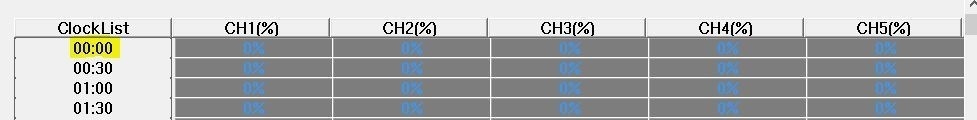

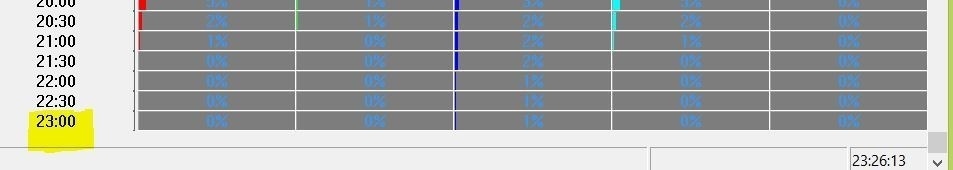

Запускаю Pled и что вижу! А то, что настройка каналов возможна только на 23:00, а следующая метка времени 0:00 - 23:30 ОТСУТСТВУЕТ!
Другими словами - включив "луну", она в промежутке с 23:00 до 23:00 "угасает", а потом с 23:30 до 0:00 будет "просыпаться".
Вот такой глюк ПО.
Может кто подскажет - есть версия ПО где нет этого недочета?

Staffa

xfakir

Staffa

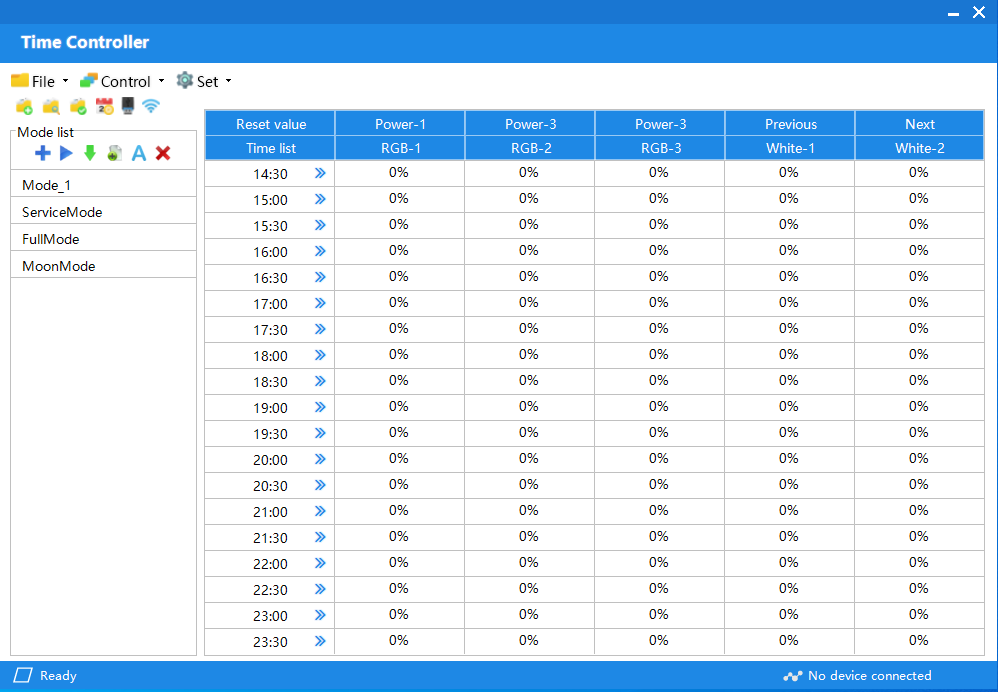

попробуйте установите TimeControl. Здесь есть 23-30

мне больше понравилось это ПО


Изменено автор xfakir

Staffa

rik473

Staffa

rik473

Здравствуйте.
Решил сделать светильник для аквы на 240 литров. Заказал ТС421, блок питания 12v 10А, алюминиевый профиль, ну и , соответственно, диоды трёхваттные cree, холодный, тёплый белый, красный, синий и зелёный.
Начал читать по теме и появились подозрения, что чего-то не хватает. А именно драйвера.
Буду использовать 5 каналов управления. Четыре на большой аквариум и один на мелкий (25л).
Подскажите, как лучше (дешевле) реализовать схему?
Какие драйвера использовать (или ссылку на магазин)
Тему прочитал два раза и запутался вконец))
И ещё один вопрос: направьте в тему по самостоятельному изготовлению светильника (если такая есть) в частности интересует соотношение диодов разного спектра по отношению к белым.
Заранее благодарю.

Попробую зайти с другой стороны.
Блок питания на 12в - заказал зря, т.к. на один канал можно подключить только 3 трёхваттных сд.
Так же заказал длайвер ldd-700H пятиканальный
Сейчас стоит вопрос выбора БП: на 36в, либо на 48в. Тут два вопроса.
1) БП на 48в подойдёт? Склоняюсь к этому варианту, т.к. он позволяет повесить 13 -14 сд на каждый канал. Т.к. сд заказал с запасом, лучше поставить больше и светить их на 70-80% от номинальной мощности
2) Питать контроллер тс421 лучше отдельным маломощным БП на 12в, или от 48в через понижающий до 12в преобразователь?
На плате драйверов присутствуют клемники для монтажа проводов по питанию - вход с БП и выход на сд. Тут свой ряд вопросов:
3) сигнал шим с полевиков контроллера надо вести проводом напрямую к выводам DIM на драйверах?
4) Если на сд падение напряжения 2.6в и я повешу на выход драйвера десяток этих сд при напряжении питания 48в, не сгорят ли сд?
5) Управление яркостью свечения сд на канале идёт одним проводом?

Добрый день. Подключил контроллер tc421 к драйверу ac/dc Meanwell HLG-185H-C1400B . Подключил ко входам драйверам dim- на v- а + на первый канал. Инверсия устраивает. Но проблема в том , что на 100%, а у меня это 0% все прекрасно светит. И при при включенном контроллере мощность общая однозначно падает . Не подскажете в чем проблема?

Образумов Дмитрий

rik473

Образумов Дмитрий

Я предпологал что при 0 процентов должна быть темнота .

Образумов Дмитрий

lonelity

rik473

Подскажите пожалуйста. Dim + подпаял к верхней ножке в обход клемы 1го канала. А dim - куда?
Контролeр питается от блока питания 12v .
Сейчас dim- на v- клемы контролёра подведён . Инверсия пропала. Но на 0 все равно тускло но горит. И в целом мощность просела на половину визуально .

Драйвер HLG-185H-C1400B, AC/DC LED, 200.2Вт, IP67, 71…143В/1400мА

И как "подтянуть" напряжение до 10 в. Название что купить то )

Образумов Дмитрий

rik473

Мне показалось очень неудобным редактирование моделей в программе LEDControl, поэтому сделал маленькую программку, конвертирующую файл модели .lmf в текстовый .csv (условно Excel) и обратно. По-крайней мере, если надо для длинного интервала задать одинаковый уровень в экселе "протянуть" ячейку занимает 5 секунд. Возможно, есть и другие программы, но я их не нашел. Если кому нужно - могу прислать или куда-нибудь выложить... Прога 12Мбайт (Delphi).

Товарищи доброго времени суток. Подскажите к светильнику chihiros a801 50w, с 12v - 6a. Может ли подойти этот контроллер? Или же все таки не потянет. Лампу планирую подключать одну.

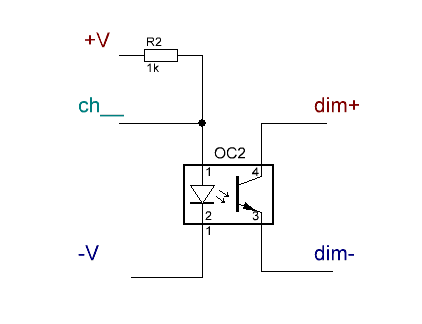

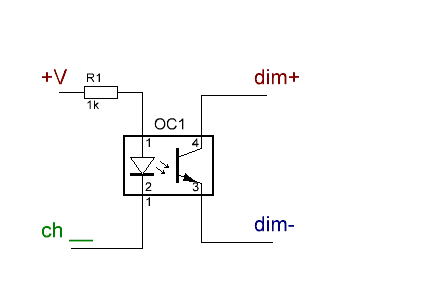

Может поздно увидел тему , но все таки, тоже приобрел сей девайс и начал копать интернет по его подключению к светодиодам , нарыл вот это, может кому поможет
